Prismen & Zubehör
Für RobotikanwendungenFür Robotik-Anwendungen. Mit 1/4"-Anschluss und Gewinde. Höhe ohne Gewinde: 56 mm Prismenkonstante: +29 mm
Für RobotikanwendungenGRZ122 360° Prisma für Robotik-Anwendungen. Mit 5/8"-Gewinde für GNSS-Antenne. Offset +23,1 mm Genauigkeit ± 2" Kippachsenhöhe 78 mm
Für RobotikanwendungenMPR122 360° Prisma für Robotik-Anwendungen. Offset +28,1 mm Genauigkeit ± 2" Kippachsenhöhe 84 mm
Für RobotikstationenAbsteckhilfe für Robotikstationen mit Mini-Prisma RS150M. Eine neue und innovative Lösung um Messpunkte schnell und exakt auf horizontalen oder vertikalen Oberflächen mit Robotik-Stationen abzustecken. Nach Erreichen des zu vermessenden Punktes wird durch einfaches Gleiten des Prismas von Position A nach Position B und umgekehrt der jeweilige Messpunkt direkt unterhalb des Prismas frei und kann durch eine Öffnung in der Bodenplatte der Absteckhilfe direkt angezeichnet werden. Vorteile: Direktes Anzeichnen des zu vermessenden Punktes auf der Oberfläche Prisma bleibt immer zum Instrument ausgerichtet Bei eingestelltem 50 mm Höhenversatz in der Totalstation können Höhen direkt an der Oberkante bzw. Unterkante markiert werden, ohne das Prisma verschieben zu müssen Das Achten auf eine waagerechte Position mittels Libelle ist meist nicht notwendig, da die Kippachshöhe nur 50 mm beträgt Durch eine Skala an den Seitenwänden können die vom Messgerät vorgegebenen Distanzen schnell und einfach übertragen werden Hier geht's zum Anwendungs-Video

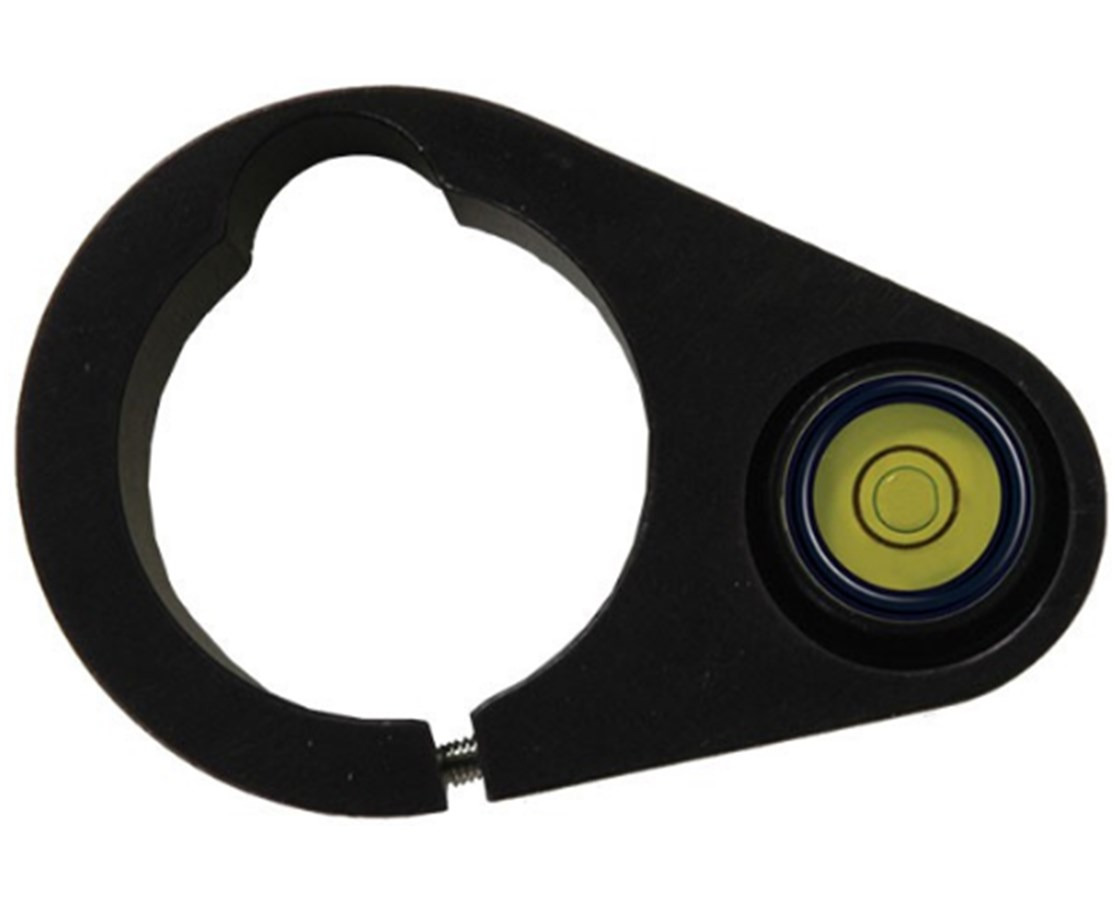

Für Stäbe mit Ø 32 mmDosenlibelle für Prismenstäbe mit Ø 32 mm.

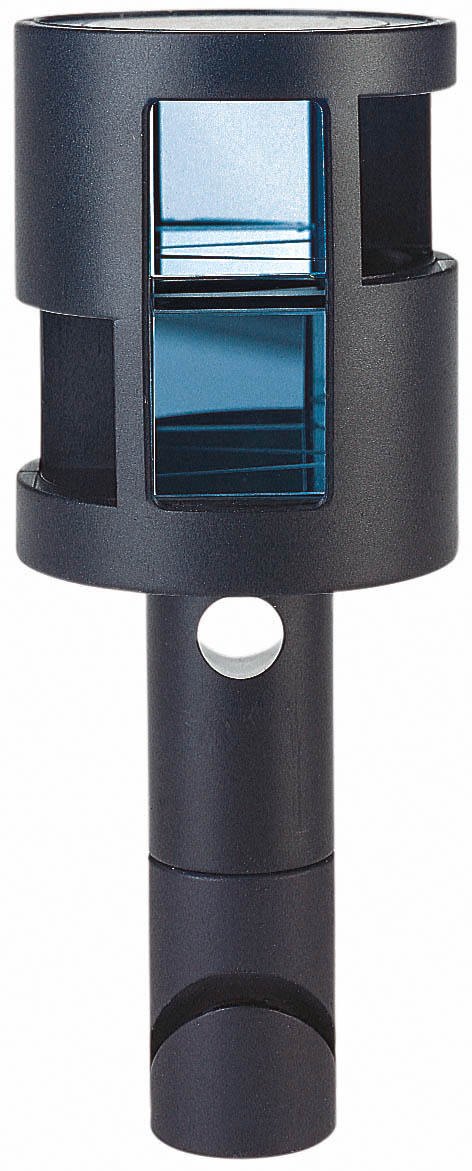

KunststoffausführungAus Kunststoff. Zum Abstecken rechter Winkel oder Einfluchten in eine Gerade.

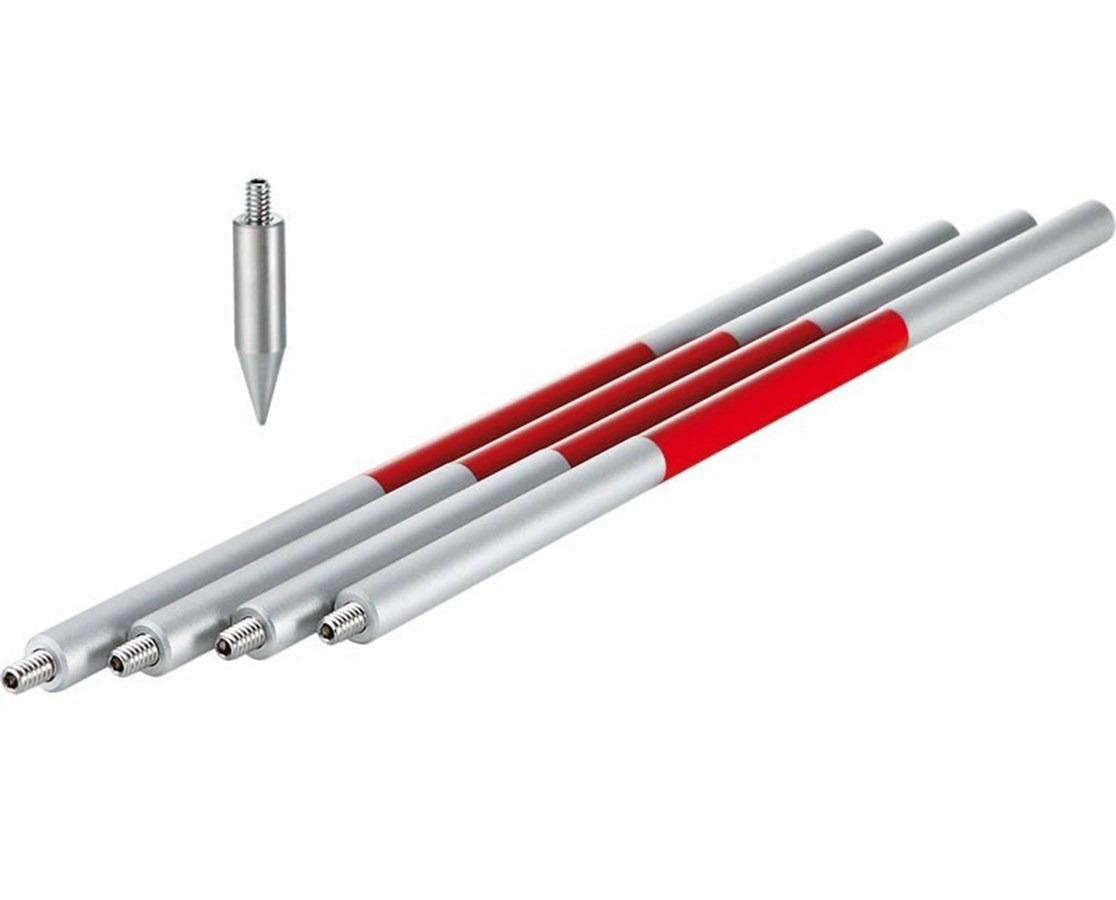

Mit Spitze, 1.30 m4-Segment Stab mit Spitze, 1.30 m
KunststoffausführungAus Kunststoff. Zum Abstecken rechter Winkel oder Einfluchten in eine Gerade.
Mit Leica-ZapfenMit unserem hochwertigen Adapter können Sie jedes Prisma mit LEICA-Steckbuchse sicher und präzise auf allen magnetischen Oberflächen befestigen. Er bietet einen zuverlässigen Halt für Tunnelprismen oder leichte Einzelprismen. Durchmesser: 48mm
Mit Leica-SteckzapfenMit Leica-Steckzapfen. Gewindelänge: 11mm.Zur Befestigung wird ein Sechskantschlüssel Grösse 17 benötigt.
Mit Leica-SteckzapfenMit Leica-Steckzapfen. Gewindelänge: 20mm.Zur Befestigung wird ein Sechskantschlüssel Grösse 17 benötigt.
Mit Leica-SteckzapfenMit Leica-Steckzapfen. Innengewinde 20mm. Zur Befestigung wird ein Sechskantschlüssel Grösse 17 benötigt.
Passend zu Messbolzen M8 20mmZur Befestigung in Holz, Beton und Mauerwerk. Passend zu Messbolzen M8 mit Gewinde-Länge 20mm

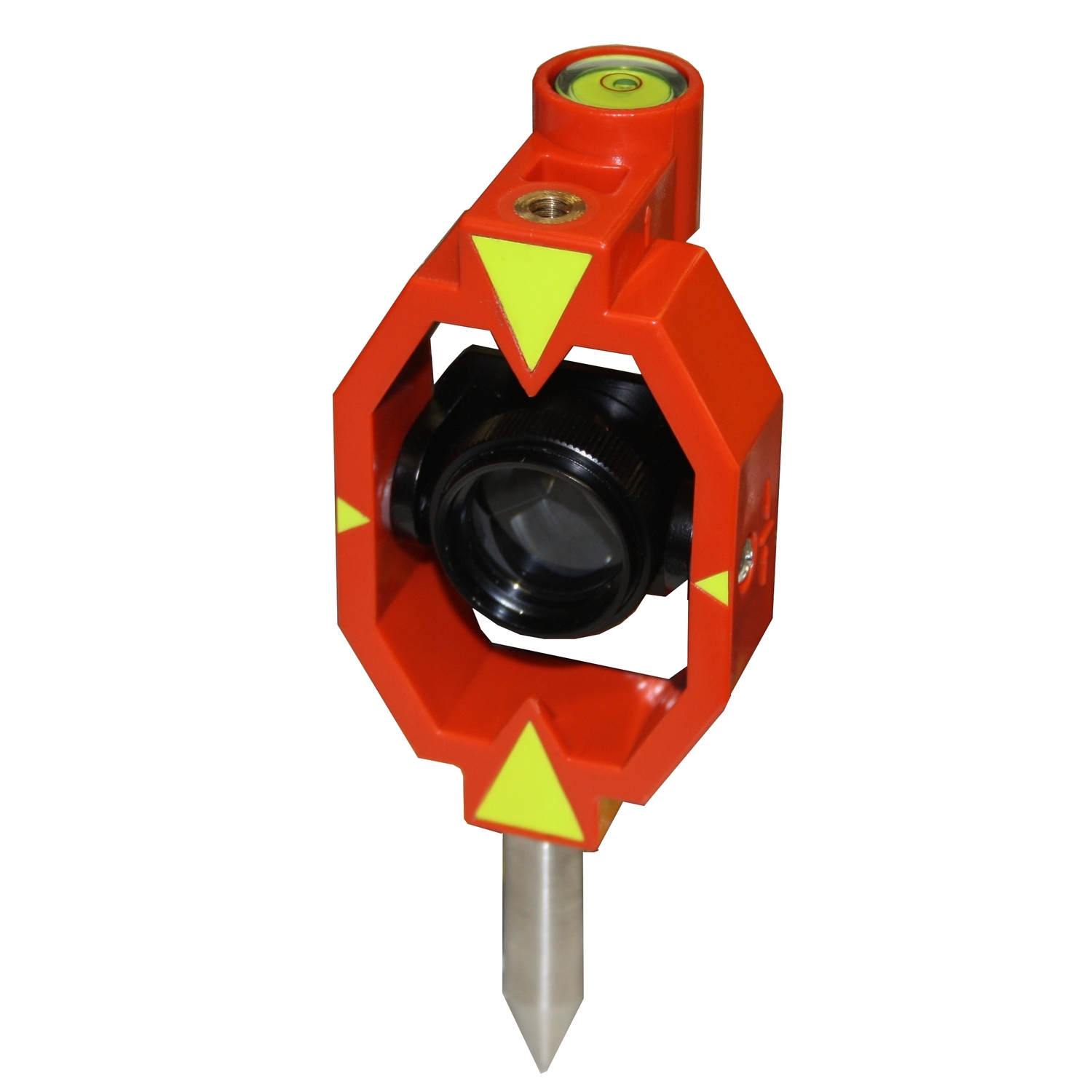

Dreh- und schwenkbar, Offset -30 mmMiniprisma inklusive Spitze und 4-Segment Stab. Anschluss 1/4".
Miniprisma, Ø 25 mmMiniprisma inkl. Miniprismenstab, schraubbare Längen 0.6 m, 1,2 m, 1,8 m. Miniprisma auf dem Stab verschiebbar. Offset 0 mm.
Inkl. Mini-PrismenstabInkl. Mini-Prismenstab. Im Lieferumfang enthalten sind folgende Aufsätze: 1/4"-Anschluss 5/8"-Anschluss Leica-Zapfen
Dreh- und schwenkbarMiniprisma RSMP190, dreh- und schwenkbar. Für automatische Stationierung von Robotikstationen! Prisma Ø 12,7 mm Offset -10 mm Kippachsenhöhe 45 mm
Mit div. Anschlüssen, 50 - 80 cmMit 5/8"-Gewinde oder Leica-Zapfen, Länge 50 - 80 cm

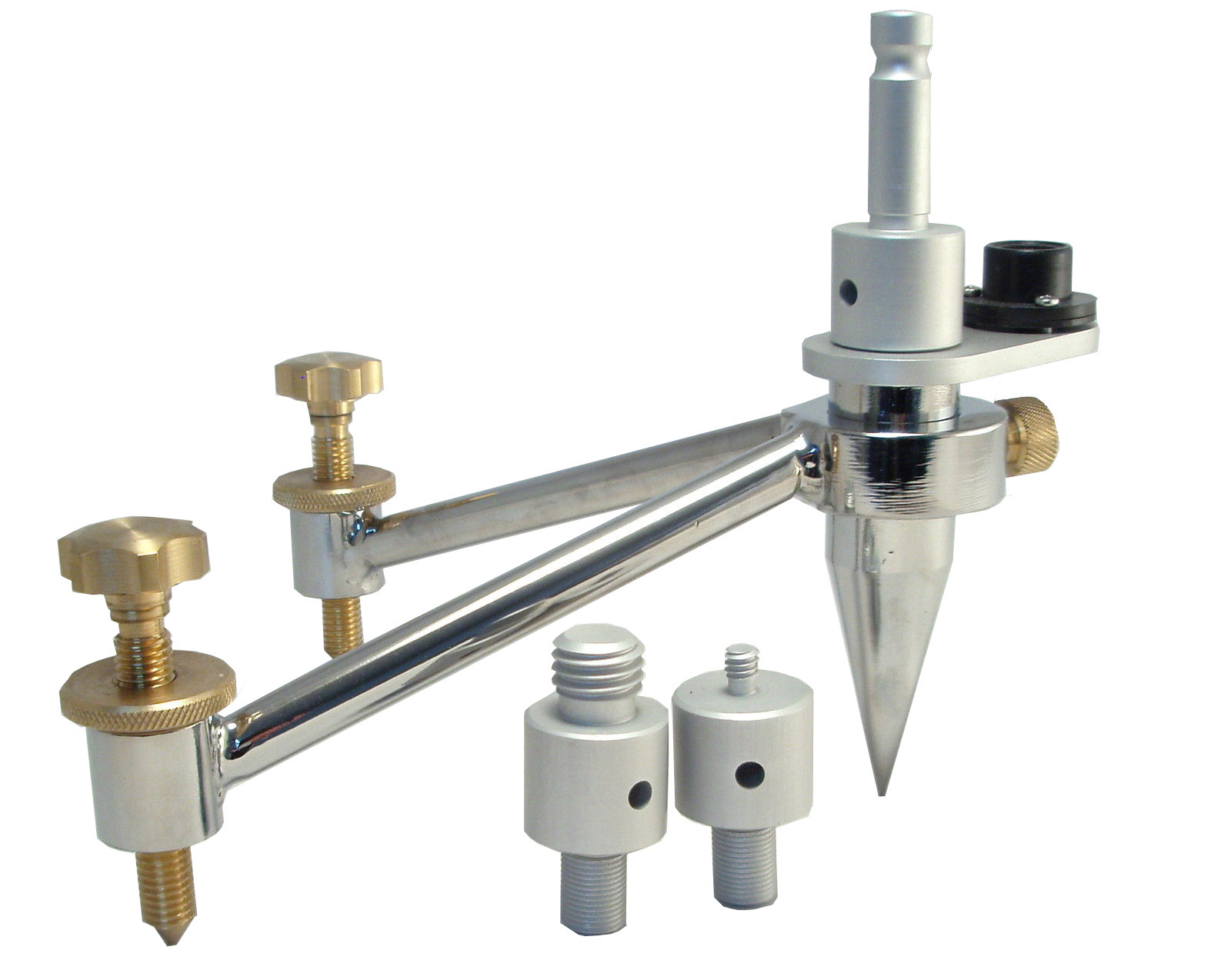

Bei der Vermarkung von Messpunkten muss der GPS-/Antennen- oder Prismenstab häufig aus der Hand gelegt werden. Doch wohin damit auf Baustellen oder bei feuchtem und matschigem Untergrund? Die robuste und leichte Minizweibeinstrebe ist ideal um ihren Stab sicher abzustellen. Schützt das Prisma, die Antenne und den Feldrechner gegen Verschmutzungen und Beschädigungen auf schwierigem Untergrund. Die Minizweibeinstrebe gibt Ihrem Antennenstab zudem einen sicheren Stand beim Anlehnen an eine Mauer oder Wand. Die Minizweibeinstrebe ist sehr leicht, einfach und flexibel zu montieren.
Mit L-Halterung Prisma Ø 25 mm Offset -25mm Mit L-Träger Kann gekippt bzw. gedreht werden
Mit Kipphalter Prisma Ø 25 mm Offset -17.5 mm Inkl. Montageflansch (Leica-Zapfen) Mit Schutzkappe

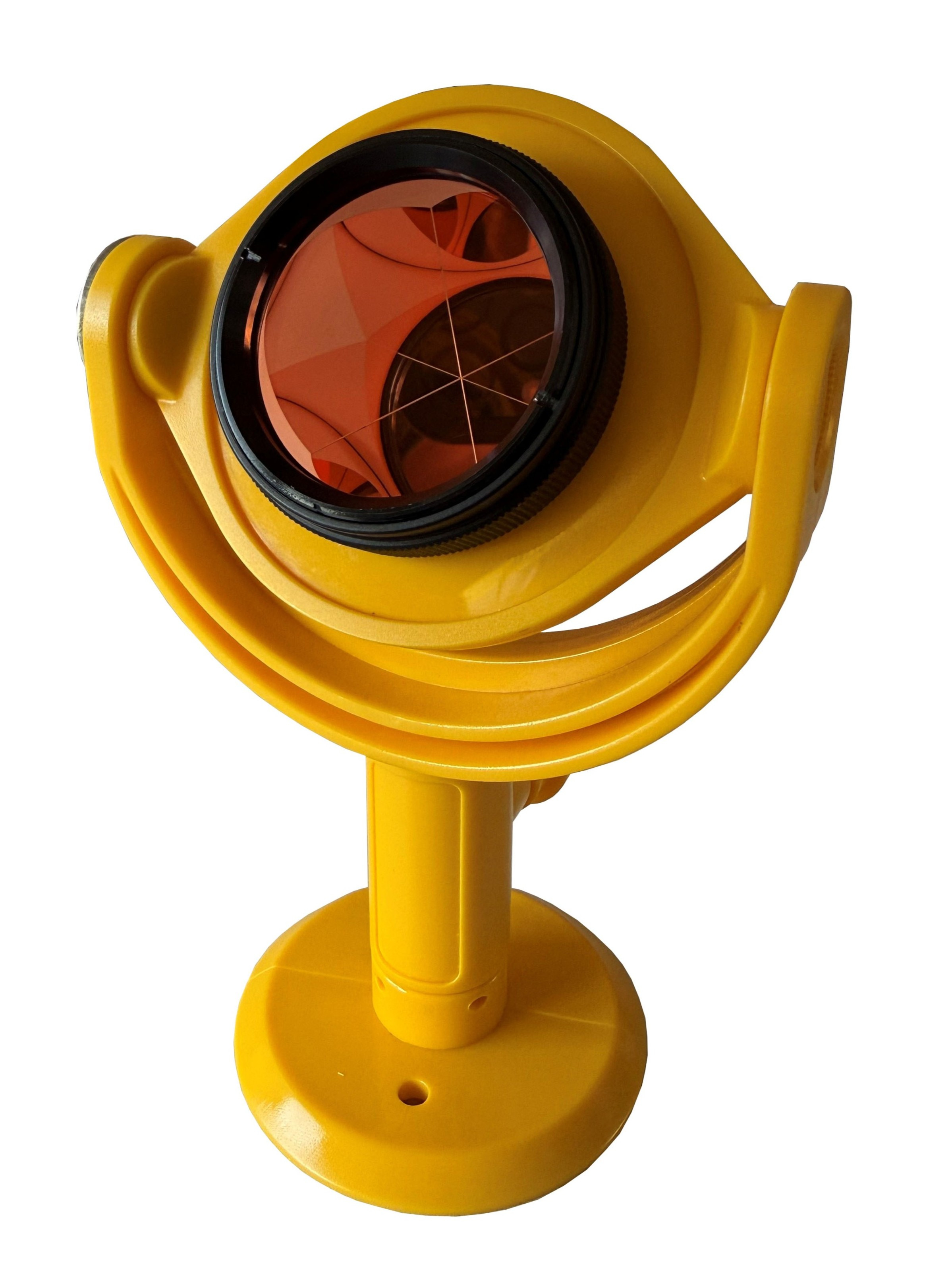

Mit Kipphalter Prisma Ø 38 mm Offset -34.4 mm Inkl. Montageflansch (Leica-Zapfen) Mit Schutzkappe
